[인턴일지 #5] Java Profiling, Profilers

1. Java Profiler

• 등장 배경
  • 프로그램 규모가 커지거나 복잡해지면 모든 JVM Internal Components가 효율적인지 모니터링 어려움
• 특징
  • Memory Usage, Garbage Collection, CPU Utilization 등을 분석
  • JVMTI 이용
  • 주로 Agent - Server - UI 구조



2. Java Profiling Tools

APM (Application Performance Management)



	Pinpoint	Scouter	VisualVm
형태	Web Client	Standalone Client	Standalone Client Plugins
저장소	HBase	compressed files
Agent	Java Agent	• Host Agent (OS Agent) - CPU, Memory, Disk • Java Agent - Heap, Thread, Service	JMX Agent
Overview  Map	Server Map	Object Map	X
Heap Dump	불가능	가능	가능
Thread Dump	가능	가능	가능



2-1. Pinpoint

2-1-1. 개요

• 제공 기관 : Naver
• 제공 형태 : Web Client
• Support OS : Linux
• Support Language : Java, PHP, Python

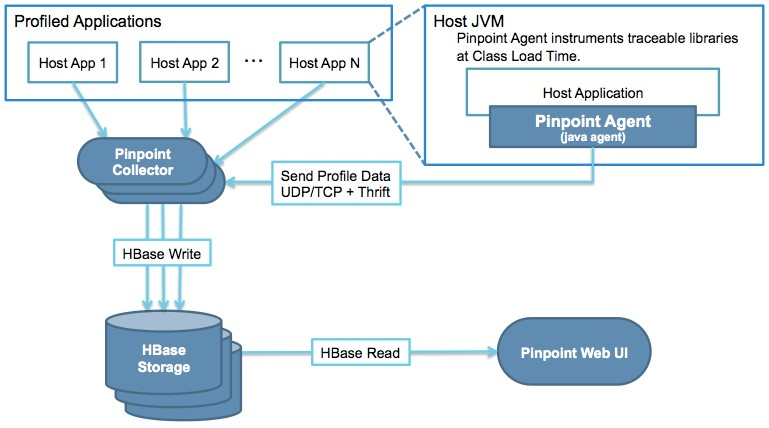

2-1-2. Architecture

• Pinpoint Agent : JVM에서 Application의 profile data를 수집하는 agnet
• Pinpoint Collector : 모니터링 결과를 처리하는 server
• Pinpoint Web : 모니터링 결과를 가시적으로 제공하는 UI
• HBase Storage : 모니터링 데이터 저장하는 DB





2-1-3. 기능

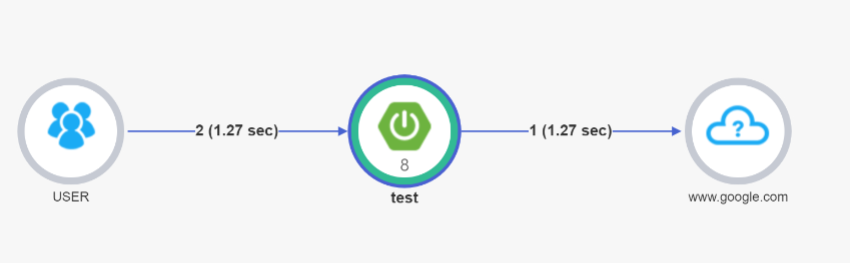

① Server Map

• Application Server를 둘러싼 relationship 나타냄
• 각 Component를 Node처럼 표현

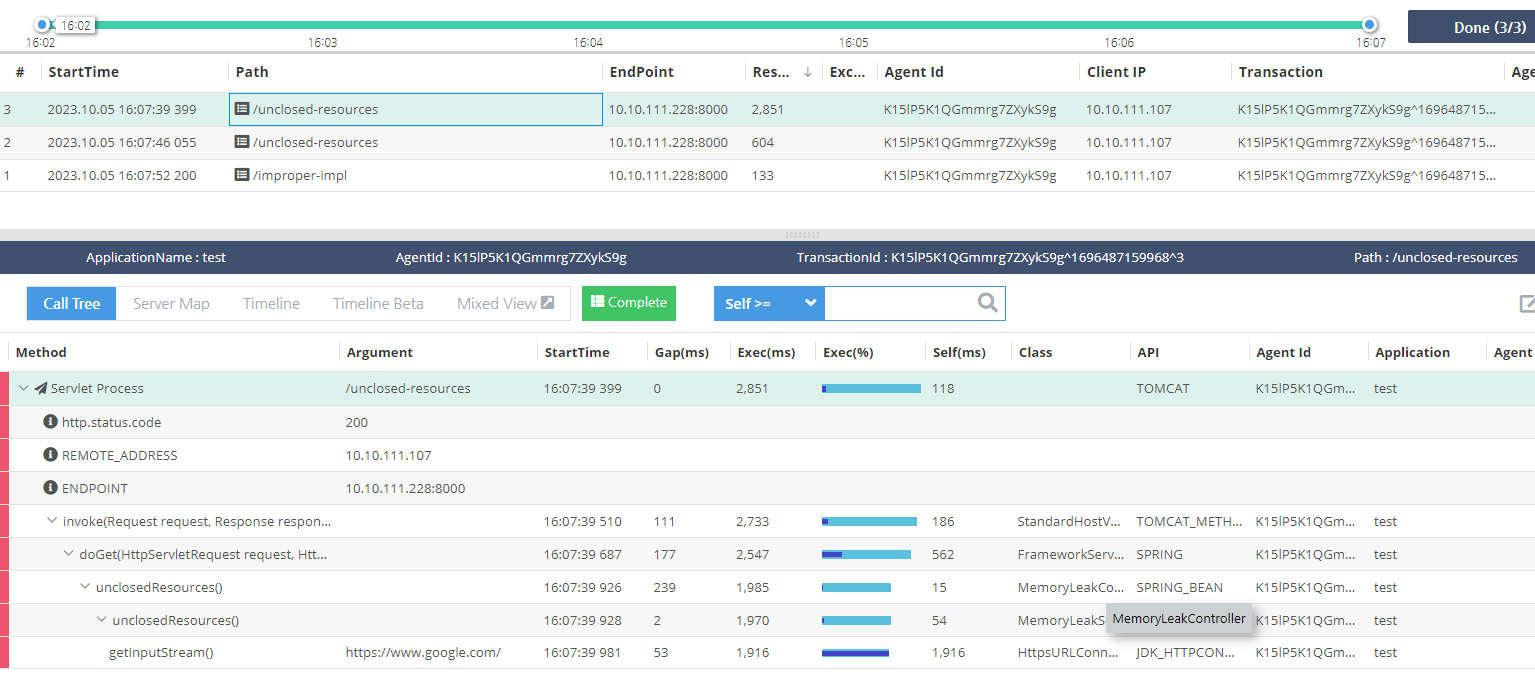

② Call Stack

• 각 Transaction마다 code level로 모니터링 가능
• bottleneck, failure 원인 분석 가능

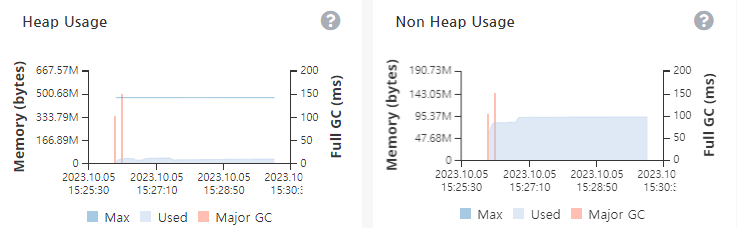

③ Inspector

• Heap / Non-heap Memory Usage
• CPU Usage



2-1-4. Pinpoint 특징

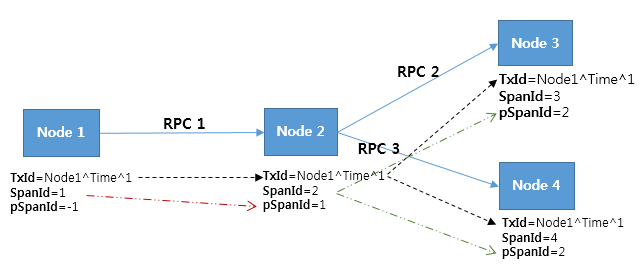

• 분산 트랜잭션 추적 기법
  • 분산된 요청을 하나의 트랜잭션으로 처리
  • Span, Trace, TraceId 이용 (메세지간의 관계 파악)



    Span	- RPC(Remote Procedure Call) 추적을 위한 기본 단위    - RPC 도착 시 처리한 작업의 목록    - 각 Span은 TraceId 가짐
    Trace	- 연관된 Span의 집합    - 동일한 집합에 소속된 Span들은 TransactionId (=TxId) 동일
    TraceId	- TransactionId, SpanId, ParentId 키의 집합



• HBase를 이용하여 수집한 데이터 저장할 때 상수 테이블 활용
  • 반복해서 수집되는 메서드는 아이디 - 메서드 정보 형태로 상수 테이블에 저장
  • 다시 조회할 경우, 해당 테이블에서 정보 찾아서 재조합 (cache 역할)





2-2. Scouter

2-2-1. 개요

• 제공 기관 : LG CNS
• 제공 형태 : Standalone, Web API Dashboard (Scouter Paper)
• Support OS : Windows, Linux, Unix
• Support Language : Java



2-2-2. Architecture

• Host Agent : CPU, Memory, Disk 관련 정보 수집
• Java Agent : Heap, Thread 관련 정보 수집
• Collector (Server) : Agent가 보낸 데이터 처리
• Viewer (Client) : 결과 모니터링을 위한 UI



2-2-3. 기능

① User Monitoring

• Recent User : 각 인스턴스 별 최근 5분간 방문한 Unique User
  • Concurrent User 측정이 어려워서 대체용으로 설정한 개념
  • 'Concurrent' 측정 과정에 Response Time이 포함되기 때문에 측정 어려움
    ex) 장애 발생 시점에 Concurrent User 500명
      [case 1] 장애 발생이 원인 → Concurrent User 500명이 결과
      [case 2] Concurrent User 500명이 원인 → 장애 발생






② Services Monitoring

• TPS (Transaction per Second)
• XLog Chart (Response Time of Transaction)





③ Resources Monitoring

• CPU Usage
• Heap Used



2-2-4. 특징

• 수집 데이터 타입에 따라 다른 Agent 사용
  • Host Agent - OS 관련 데이터 (CPU, Memory, Disk)
  • Java Agent - Tomcat 관련 데이터 (Heap, Thread, Service)
• 다양한 Configuration Options 제공





2-3. VisualVM

2-3-1. 개요

• 제공 기관 : Oracle
• 제공 형태 : Standalone, IDE Plugin
• Support OS : Windows, Linux, macOS
• Support Language : Java



2-3-2. Architecture

• Agent : JMX Agent
  • Java Management Extensions
  • Remote Host를 모니터링할 때 사용됨
• Protocol : RMI
  • Remote Method Invocation
  • VisualVM - MBean Server 통신에 관여





2-3-3. 기능

① Monitor (CPU Usage, Heap, Metaspace, Classes)



② Threads (All, Live, Daemon, Finished Threads)



③ Sampler (CPU, Memory)





④ Profiler (CPU, Memory)



2-3-4. 특징

• JMX Agent (Java Management Extensions) 이용
• jdk 8까지는 jdk에 빌트인 되어있음
